蜂鳴器

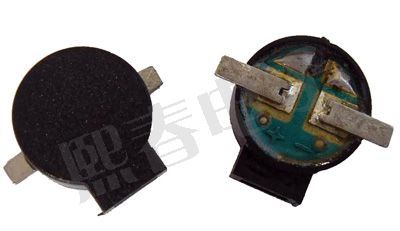

產品型號：XCMT09F(SMD)

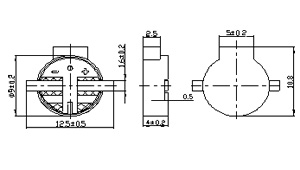

機械設置及產品尺寸： 頻率響應曲線：
除另外說明，產品正負公差為: ±0.2 (單位: 毫米)
電性規(guī)格：
| 項目 | 單位 | XCMT09F3003S | ||
| ◆10厘米最小聲壓值 | dB | 94 | ||
| 額定電壓 | V0-p | 3 | ||
| 操作電壓 | V0-p | 2~4 | ||
| 頻率 | Hz | 3000 | ||
| ◆最大電流 | mA | 70 | ||
| 線圈阻值 | Ω | 16±2 | ||
| ◇線圈阻抗 | Ω | 35 | ||
| 操作溫度 | ℃ | -20℃ ~ +70℃ | ||
| 存放溫度 | ℃ | -30℃ ~ +80℃ | ||
| 重量 | g | 0.8 | ||
